節能減排、降本增效成為現今煤礦企業尋求進一步發展的要義，同時這也是衡量煤礦企業優質與否的重要指標。在煤礦企業的皮帶運輸機中，傳統配套模式中的異步電動機驅動方式由于效率低、維護量大、污染嚴重等缺點，已不能滿足企業的發展需求。而永磁同步電機驅動因其效率高、穩定性好、節能效果佳等優勢，在煤礦機械方面的應用逐漸成為趨勢。鑒于此，英威騰緊隨行業發展需求，將Goodrive3000系列中壓變頻器應用于永磁同步電機驅動，助力煤礦企業降本增效，促進企業的可持續性發展。
目前，煤礦企業運輸多以皮帶運輸機為主，傳統的配套模式為異步電動機驅動減速器，機械傳動環節較多、占用空間大、噪聲大、潤滑油滲漏污染，且減速器所用齒輪油價格高，用量大，致使日常維護量大、運行可靠性低、運行成本很高。
永磁同步電機和異步電動機相比，無需無功勵磁電流，效率高、功率因數高、力矩慣量比大、定子電流和定子電阻損耗減小，且轉子參數可測、控制性能好，減去了液力耦合器、減速機等設備中間環節，提高了系統效率，更加適用于煤礦機械中。

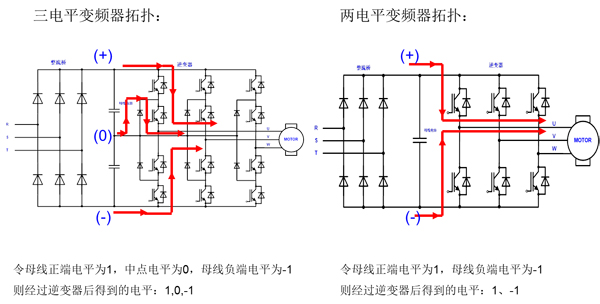

同步電機的起動方法主要有異步起動法和變頻起動法。異步起動使永磁同步電機加工工藝更復雜，機械強度更差，而變頻起動對變頻器的性能和質量有較高的要求。英威騰Goodrive3000系列變頻器是一款高性能通用矢量變頻器，采用三電平拓?fù)浣Y(jié)構，雙核心控制，可用來控制交流異步感應電機和永磁同步電機，能滿足不同電機的工作模式。簡而言之，英威騰Goodrive3000系列變頻器具有快、準、穩、省等優勢，作為永磁同步電機驅動在煤礦井下帶式輸送機中的應用有著顯著的優勢，為煤礦企業達到降本增效的目的。

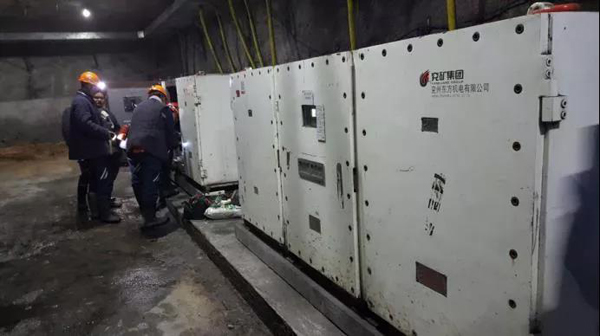

位于內蒙古的某煤礦是生產能力千萬噸級的現代化礦井，采用斜井開拓的方式。永磁直驅帶式輸送機系統主要包含3臺BPJ1-800/1140礦用隔爆兼本質安全型變頻器（采用英威騰Goodrive3000-01-800G-12機芯）、3臺永磁同步機及配套水冷設備，由皮帶機集控箱統一控制，可實現3臺變頻器的同步運行和集中管理以及電機水冷系統的監控。

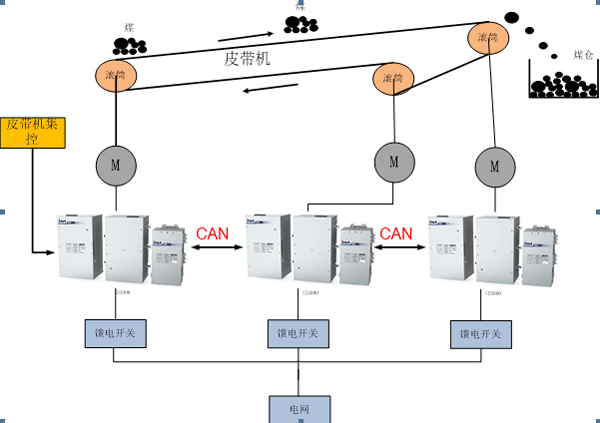

三臺變頻器通過CAN通訊進行主從控制，控制箱內使用高性能PLC與3臺變頻器進行DP通訊，可以實時監控變頻器狀態，并可以通過控制箱調整變頻器主從機的參數設置。
該煤礦三套變頻器均為英威騰Goodrive3000系列產品，從2017年投入使用至今，始終保持穩定運行狀態。其操作簡單、系統可靠性高，且能夠與礦井自動化系統相接，提高了生產效率，真正實現了皮帶機的重載啟停和功率平衡。整體方案優勢如下：
1、減少維護成本：三臺電機動態功率平衡，皮帶運輸機系統實現軟起動、軟停止，減少了機械和電氣沖擊，從而降低了設備的維護量。
2、提高檢修效率: 變頻器可調整電機工作于5％－100％額定帶速范圍內的任意帶速長期工作，從而提高了皮帶檢修效率。
3、降低系統成本: 實現永磁電機直接驅動皮帶滾筒，節省減速箱、液力耦合器等設備，降低系統成本并提高可靠性。
英威騰Goodrive3000系列中壓變頻器驅動永磁同步電機，完全滿足煤礦井下皮帶機系統負載控制要求，在皮帶機應用中表現出很好的調速性能、高可靠性、高啟動轉矩、良好的功率平衡、極低的維護量和維護成本等優勢，提高了煤礦井下運輸系統的自動化程度。同時,在國家大力提倡節能減排的大環境中，大力推進變頻器及永磁同步電機在皮帶機上的應用具有積極的社會意義和現實意義。
